Модули удаленного Ввода/вывода: Гибкость в распределённой промышленной автоматизации

Модули удаленного Ввода/Вывода

В современных системах автоматизации и диспетчеризации ключевым вызовом остается эффективный сбор данных и управление процессами на больших расстояниях. Прокладка километров кабелей для каждого датчика или исполнительного механизма – это колоссальные затраты на материалы, монтаж, обслуживание и высокий риск повреждений. Решение? Модули удаленного ввода/вывода (Remote I/O). И сегодня мы погрузимся в технические аспекты этих незаменимых компонентов, на примере серии M72 от компании "MODERON", которые воплощают идею распределенного управления в промышленных приложениях.

Суть технологии: Разделяй и управляй

Модули удаленного I/O – это компактные сетевые устройства, устанавливаемые непосредственно вблизи источников сигналов (датчиков температуры, давления, уровня, состояния "Вкл/Выкл") и исполнительных устройств (клапанов, пускателей, сигнальных ламп). Их основная функция:

1. Сбор данных: Преобразование аналоговых (4-20 мА, 0-10В, термопары) и дискретных (сухой контакт, 24В DC) сигналов от датчиков в цифровой формат.
2. Передача данных: Отправка оцифрованной информации по высокоуровневой промышленной сети (RS-485, Modbus RTU) к центральному контроллеру или SCADA-системе.
3. Прием команд: Получение цифровых команд от центральной системы и преобразование их в управляющие сигналы (реле, аналоговые выходы) для исполнительных механизмов.

Технические Преимущества: Почему M72?

Серия модулей ввода-вывода M72 от "MODERON" – яркий пример современного подхода к построению распределенных систем. Рассмотрим ключевые технические особенности, делающие их эффективным инструментом:

1. Гибкость конфигурации:
• Комбинированные модули: Возможность установки модулей, сочетающих аналоговые входы (AI), аналоговые выходы (AO), дискретные входы (DI), дискретные выходы (DO) в одном корпусе. Это минимизирует количество устройств на точке сбора данных.
• Специализированные входы: Поддержка термопар (разных типов), дискретных входов, входов для счетчиков импульсов.
• Мощные выходы: Выходы на реле (до 2А, 250В AC), аналоговые выходы с сигналом 0-10 В для управления ПЧ и приводами.
2. Экономическая эффективность:
• Серия модулей ввода-вывода M72 от "MODERON" обладает оптимальным соотношением цены и качества, позволяя выгодно реализовывать проект автоматизации.
• Резкое сокращение кабельных трасс: Основная экономия! Вместо сотен индивидуальных пар – одна витая пара (RS-485) или сетевой кабель (Ethernet) к группе модулей.
• Снижение затрат на монтаж и материалы: Меньше кабеля, меньше кабельных лотков, меньше времени на прокладку.
• Упрощение обслуживания: Локализация модулей упрощает диагностику и замену. Централизованный мониторинг состояния каналов.
3. Высокая надежность:
• Разрешение АЦП: До 12 бит для аналоговых входов, обеспечивающее точное измерение малых изменений сигнала.
• Широкие диапазоны рабочей температуры: Работа с входными аналоговыми и дискретными сигналами, при низких и высоких температурах окружающего воздуха. Базовые модели работают гарантировано -20…+40. Под заказ изготавливаются модели -50…+70 с дополнительной защитой от вибрации и пыли.
• Защита от помех в питающей сети: питание модулей осуществляется через импульсные блоки питания 24 VCD, которые обеспечивают гальваническую развязку от сети 220 и защиту от ЭМП.
• Реакция на обрыв сети: в модулях предусмотрены функции, как реагировать на отсутствие опроса по сети (потерю связи). Это может позволить экстренно перевести оборудование в безопасное состояние.

Где M72 Раскрывают Свой Потенциал? Применение в Автоматизации и Диспетчеризации:

• Промышленные цеха: Распределенный сбор данных с конвейеров, станков, параметров среды (температура, влажность, загазованность). Управление локальными приводами, сигнализациями.
• Энергетика: Мониторинг трансформаторных подстанций (ТП), распределительных пунктов (РП) – токи, напряжения, температуры, состояние выключателей, сигнализация пожара/доступа.

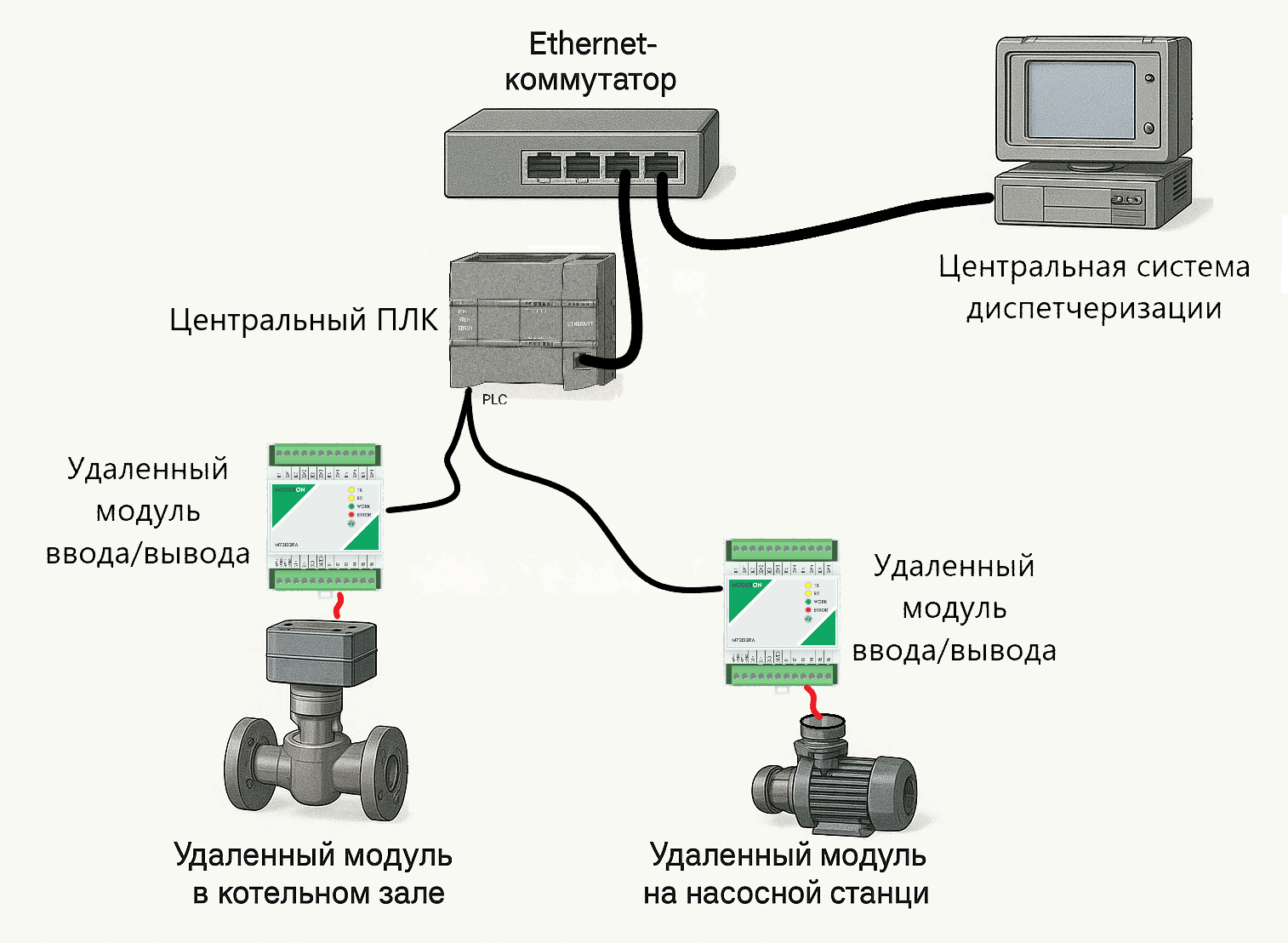

• ЖКХ и водоканалы: Диспетчеризация котельных, насосных станций, тепловых пунктов, очистных сооружений. Контроль давления, расхода, уровня, температуры, состояния оборудования.
• Сельское хозяйство (Теплицы, Фермы): Контроль микроклимата (температура, влажность, CO2, освещенность), управление вентиляцией, поливом, кормлением.
• Удаленные резервуары: Мониторинг уровня и температуры в цистернах, управление клапанами налив/слив, сигнализация аварий.

Пример Схемы Применения:

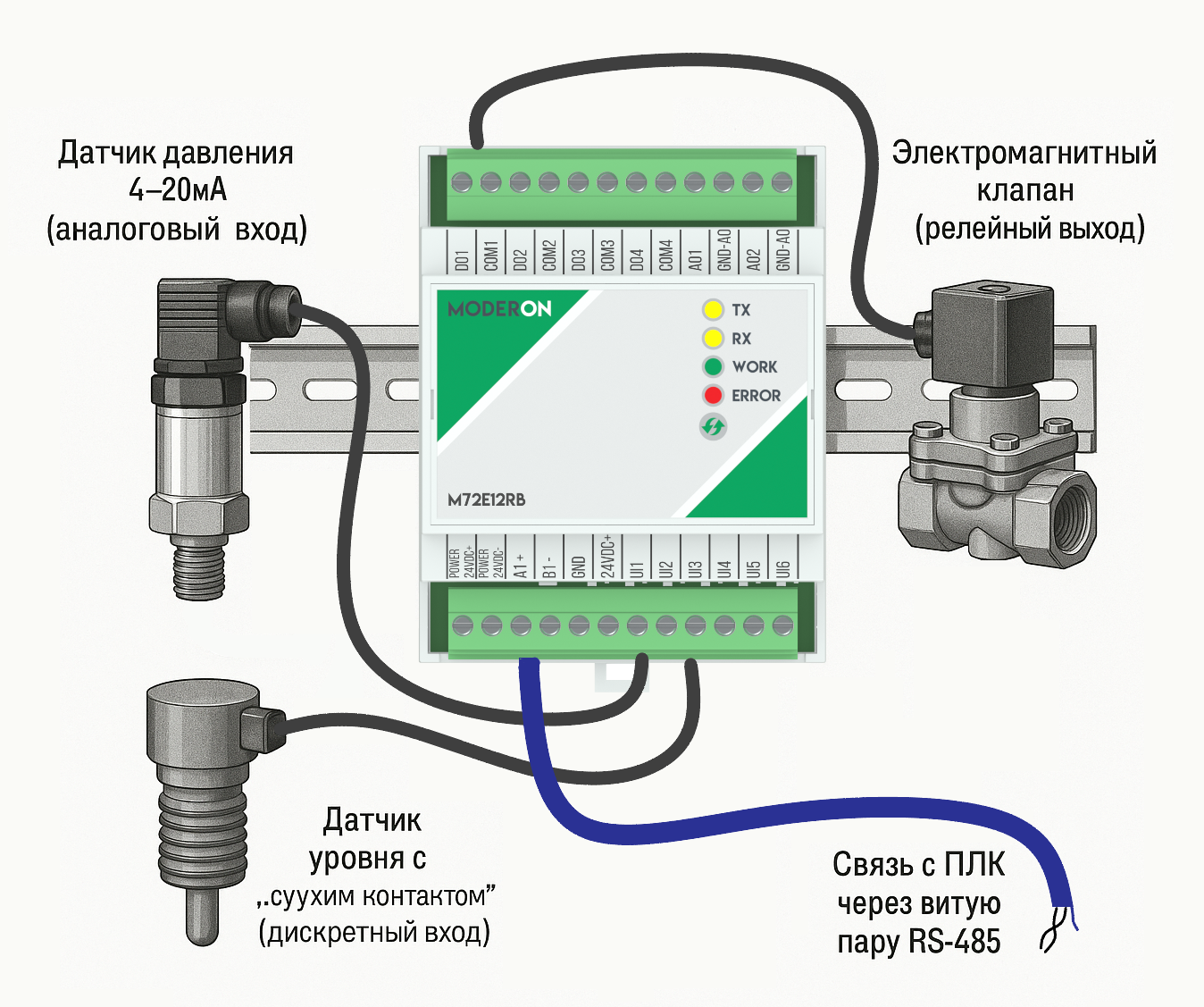

• [Датчик давления 4-20мА] --> |Кабель 2м| --> [Модуль M72 (AI)] <--> |Витая пара RS-485| <--> [Контроллер/Шлюз] --> |Ethernet| --> [SCADA Сервер]

• [Датчик уровня "сухой контакт"] --> |Кабель 2м| --> [Модуль M72 (DI)] <--> |Витая пара RS-485| <--> [Контроллер/Шлюз] --> |Ethernet| --> [SCADA Сервер]

• [Клапан открыть/закрыть] <-- |Кабель 2м| <-- [Модуль M72 (DO Реле)] <--> |Витая пара RS-485| <--> [Контроллер/Шлюз] <-- |Ethernet| <-- [SCADA Сервер]

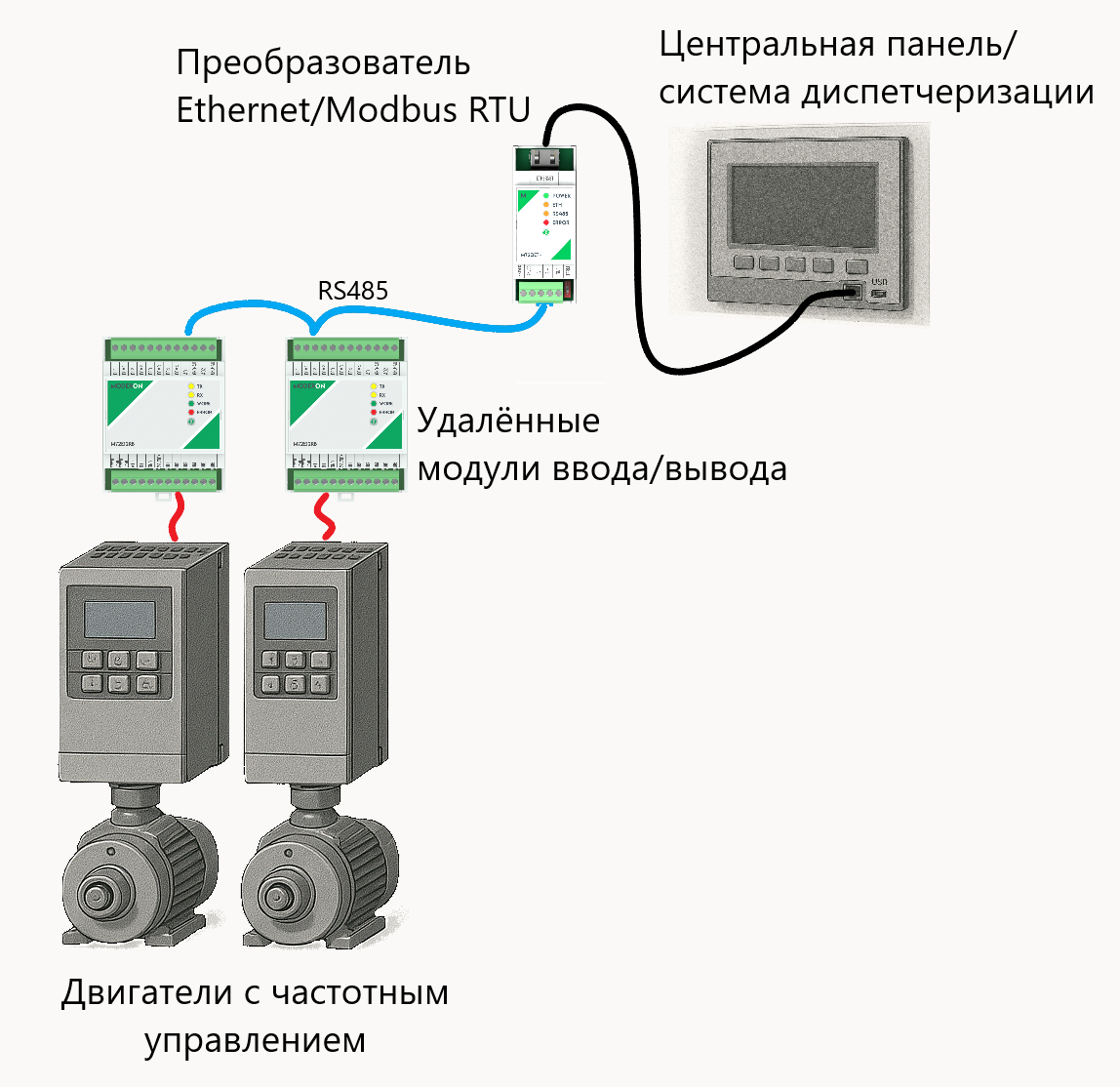

• [Частотный преобразователь для двигателя] <-- |Кабель 2м| <-- [Модуль M72 (AO)] <--> |Витая пара RS-485| <--> [Контроллер/Шлюз] <-- |Ethernet| <-- [SCADA Сервер]



Заключение: Интеллект на Периферии – Стабильность в Центре

Модули удаленного ввода/вывода, такие как серия M72 от "MODERON", – это не просто обработчики для сигналов. Это технологически продвинутые компоненты, которые переносят функции сбора данных и управления максимально близко к процессу, обеспечивая:

• Техническую надежность: устойчивости к ЭМП и промышленного исполнения.
• Экономическую эффективность: За счет низкой стоимости и колоссальной экономии на кабельной инфраструктуре.
• Гибкость и масштабируемость: Легкое расширение системы без переделки основы.
• Совместимость: Благодаря открытым протоколам (Modbus).

Внедрение распределенной архитектуры на базе качественных модулей удаленного I/O – это стратегическое решение для построения современных, отказоустойчивых и экономически обоснованных систем диспетчеризации и автоматизации любого масштаба. Изучите возможности серии M72 и сделайте шаг к оптимизации ваших промышленных решений.
