Контроллеры для систем вентиляции HVAC

Контроллеры для систем вентиляции используются для управления и мониторинга вентиляционных систем в различных помещениях, таких как офисы, магазины, заводы, склады и другие. Основные функции контроллеров включают регулирование скорости вентиляторов, управление приводами, мониторинг датчиков, контроль уровня загрязнения воздуха и поддержание заданных параметров воздуха, таких как температура, влажность, для обеспечения комфорта для людей, находящихся в помещении.

В зависимости от потребностей и масштаба, существует несколько типов контроллеров для систем вентиляции:

• Умные термостаты - это простые цифровые устройства, которые измеряют температуру воздуха в помещении и подают сигнал на включение/выключение контура нагрева или охлаждения, когда показания датчика отклоняются от заданной уставки. Они так же могут подавать сигнал на включение/выключение вентилятора.
• Логические контроллеры для систем HVAC (вентиляция, рекуперация, нагрев, кондиционирование, увлажнение, осушение) - эти контроллеры предназначены для управления более сложными системами, который включают в себя: приточные вентиляторы; вытяжные вентиляторы; системы рекуперации тепла и холода; различные контуры нагрева и охлаждения; системы увлажнения; системы осушения. Они могут включать много датчиков для мониторинга температуры, влажности, уровня углекислого газа, а также обеспечивать автоматическую регулировку оборотов вентиляторов, отопительных и охлаждающих устройств.
• Централизованные серверы на промышленных ПЛК – эти системы используются в крупных зданиях или объектах, где устанавливается централизованный щит управления (обычно в виде напольной стойки) на десяток или более систем вентиляции. Они включают в себя автоматику и программное обеспечение не только для управления системами вентиляции, но и аппаратно-программные средства для систем удаленного мониторинга и анализа работы (СКАДА системы).

Вот общий процесс управления приточно-вытяжной вентиляцией с использованием логического контроллера HVAC:

• Определение потребностей: В зависимости от выбранного функционала и датчиков контроллер учитывает различные факторы, такие как количество людей в помещении, температура воздуха, влажность и уровень углекислого газа, чтобы определить комфортный режим работы вентиляции.
• Регулирование скорости вентиляторов: Контроллер регулирует скорость работы вентиляторов в зависимости от расхода воздуха. Это может быть осуществлено с помощью электронных или механических регуляторов скорости.

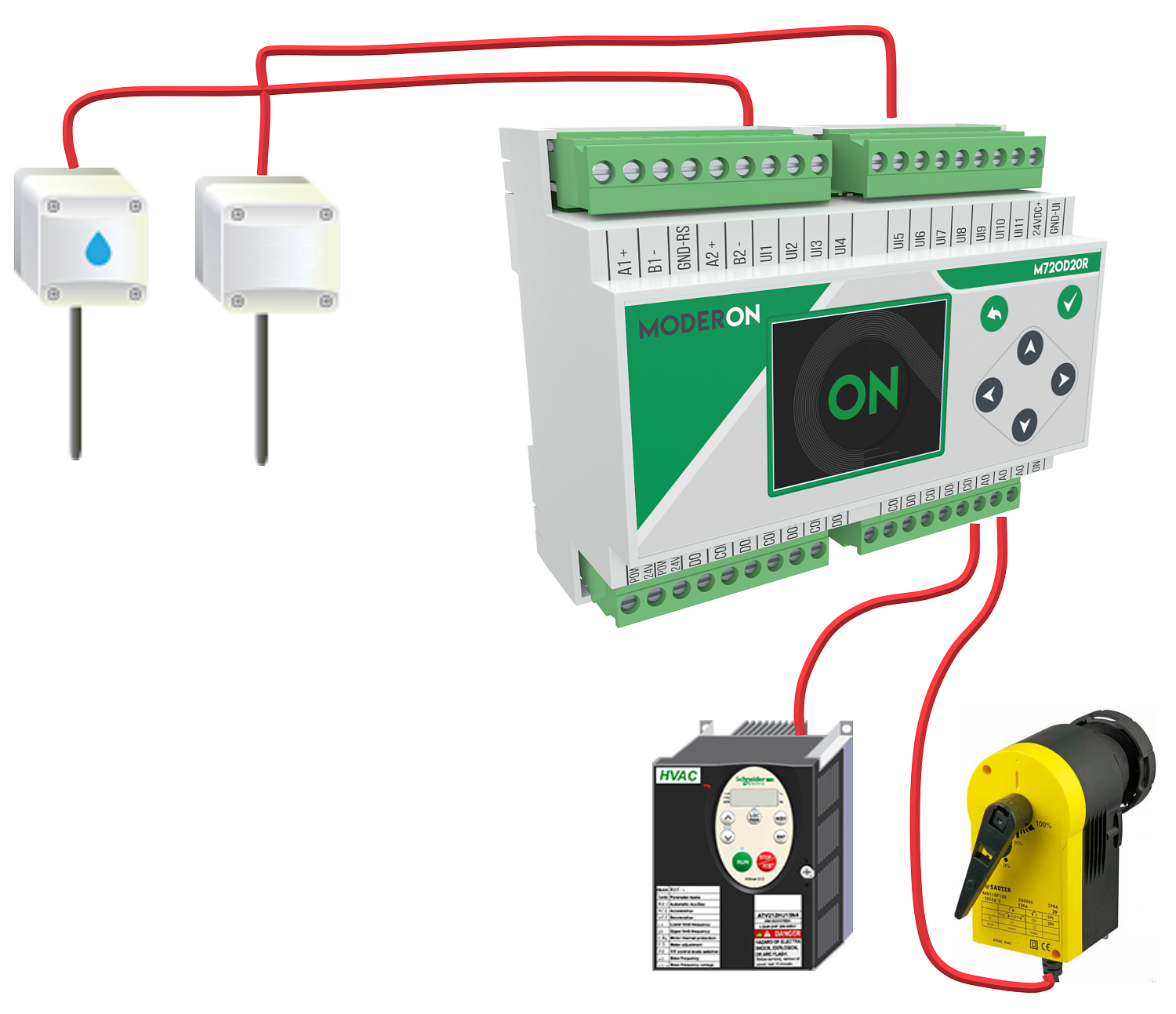

• Мониторинг датчиков: Контроллер может использовать различные датчики для мониторинга температуры, влажности, уровня углекислого газа, расхода воздуха и других параметров. Эти датчики сообщают контроллеру о текущих условиях в помещении, и на основе этой информации он регулирует работу вентиляционной установки.
• Мониторинг загрязнения воздуха и фильтров: Контроллер может использовать датчики для обнаружения загрязнений воздуха, таких как пыль, аэрозоли и химические вещества. Если уровень загрязнения превышает допустимые значения, контроллер может увеличить скорость вентиляции или активировать дополнительные фильтры для очистки воздуха. Используя датчики дифференциального давления на воздушных фильтрах контроллер может мониторить их ресурс.
• Энергоэффективность: Контроллеры приточно-вытяжной вентиляции могут быть спроектированы для оптимизации энергопотребления. Например, они могут использовать сенсоры движения, чтобы отключать вентиляцию в пустых помещениях, или регулировать скорость вентиляции в зависимости от количества людей в помещении. Система вентиляции может работать по расписанию, включаясь и выключаясь автоматически, когда это необходимо.

В зависимости от конкретной системы и контроллера, процесс управления может быть простым или наоборот более сложным и включать дополнительные функции, такие как управление отопительными/охлаждающими устройствами, управление системами осушения/увлажнения, интеграция с системами автоматизации зданий. Программирование контроллеров для вентиляционных систем не простая задача, так как автоматика должна учитывать не только особенности данной вентиляционной установки, но и потребности заказчика. Наша компания создала программный комплекс для систем вентиляции «Moderon HVAC», который позволяет гибко настраивать программу, без сложного процесса программирования. Она вобрала в себя все наиболее часто встречающиеся требования к функционалу систем вентиляции с адаптацией под российский климат и особенности построения систем автоматики. Алгоритмы программного обеспечения поддерживают:

• Прогрев водяного нагревателя перед запуском;
• Многоуровневую защиту водяного нагревателя от заморозки;
• Обогрев воздушных заслонок;
• Продувку ТЭНов электрического нагревателя;
• Резервирование вентиляторов;
• Резервирование насосов;
• Работа рекуператора в режиме охлаждения;
• Работа с большим кол-вом ступеней нагревателя;
• Работа с несколькими ступенями охладителя;
• Поддержка разных видов увлажнителей;
• Работа по недельному расписанию;
• Повышенная безопасность: программное обеспечение ПЛК может отслеживать параметры безопасности и запускать аварийные сигналы при обнаружении потенциальных опасностей.
• Журнал аварий с сохранением истории и времени события;
• И многое другое… (см. руководство пользователя).

Программный комплекс «Moderon HVAC» позволяет:

• Быстро конфигурировать программу без специальных знаний в программровании;
• Сохранять/загружать конфигурации ПО для последующего быстрого тиражирования;
• Автоматически или вручную подбирать модули расширения;
• Автоматически или вручную генерировать таблицу сигналов на контроллер;
• Загружать программное обеспечение в контроллер;
• Выгружать конфигурацию системы из контроллера;
• Готовое руководство пользователя;
• Получать новые обновления и функции.

Программное обеспечение «Moderon HVAC» может быть загружено в любой логический контроллер серии «Moderon M72». Алгоритмы программы создавались опытными инженерами и программистами в сфере HVAC. Оборудование на наших контроллерах работает более чем на нескольких сотнях объектах различных компаний. Гибкая логика программного обеспечения позволяет создать индивидуальное решение под требования заказчика и его конфигурацию вент. установки. Возможность изменения конфигурации по месту позволяет создавать масштабируемые системы вентиляции, с возможностью доработки через несколько лет. В целом, программное обеспечение HVAC для ПЛК играет важнейшую роль в повышении комфорта, эффективности и надежности, что делает его незаменимым инструментом для современных зданий и жилых домов.
