датчик дифференциального давления для систем автоматизации

1. Введение и назначение

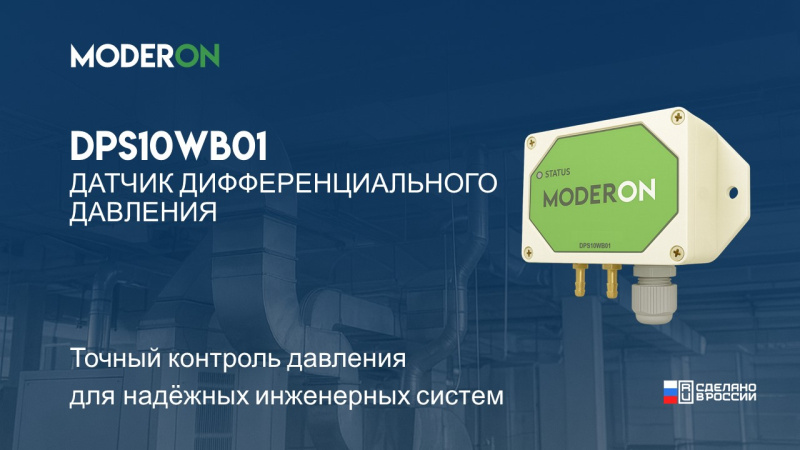

В современных системах автоматического контроля и регулирования технологических процессов одним из ключевых параметров является перепад давления. Для его точной индикации требуются надежные и простые в настройке датчики. Датчик дифференциального давления MODERON DPS10WB01 предназначен для преобразования разности давлений между двумя точками измерения (вводами «+» и «-») в стандартный пропорциональный аналоговый сигнал 4–20 мА. Устройство работает от источника питания 24 В постоянного тока и может интегрироваться в любые системы, воспринимающие токовый сигнал.

Важное замечание: аналоговый токовый сигнал 4-20 мА обладает высокой помехоустойчивостью и возможностью детектировать обрыв кабеля.

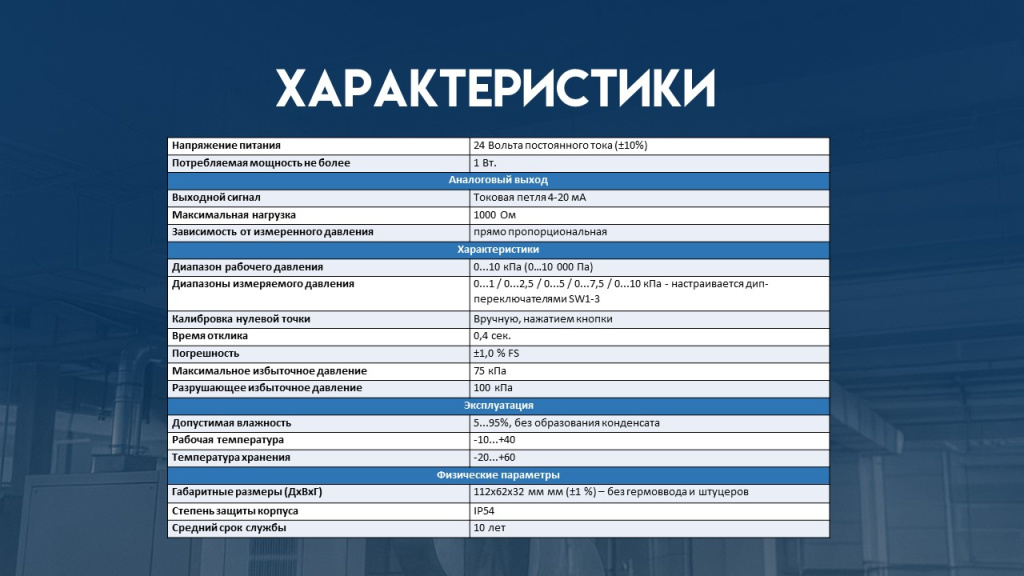

2. Основные технические характеристики Ниже приведены ключевые параметры датчика DPS10WB01:

• Питание: 24 В постоянного тока (±10%), потребляемая мощность ≤ 1 Вт
• Выходной сигнал: Аналоговый, 4–20 мА (токовая петля)
• Максимальная нагрузка: 1000 Ом
• Диапазон рабочих давлений: 0...10 кПа (0...10 000 Па)
• Настраиваемые поддиапазоны: 0...1 / 2,5 / 5 / 7,5 / 10 кПа (переключателями SW1-3)
• Основная погрешность: ±1,0 % от полной шкалы (FS)
• Время отклика: 0,4 с
• Максимальное избыточное давление: 75 кПа
• Калибровка нуля: Ручная, кнопкой «ZERO»
• Рабочая температура: -10...+40 °C
• Степень защиты корпуса: IP54
• Габариты (ДхВхГ): 112 x 62 x 32 мм (без учета штуцеров и гермоввода)
• Средний срок службы: 10 лет
• Гарантия: 24 месяца

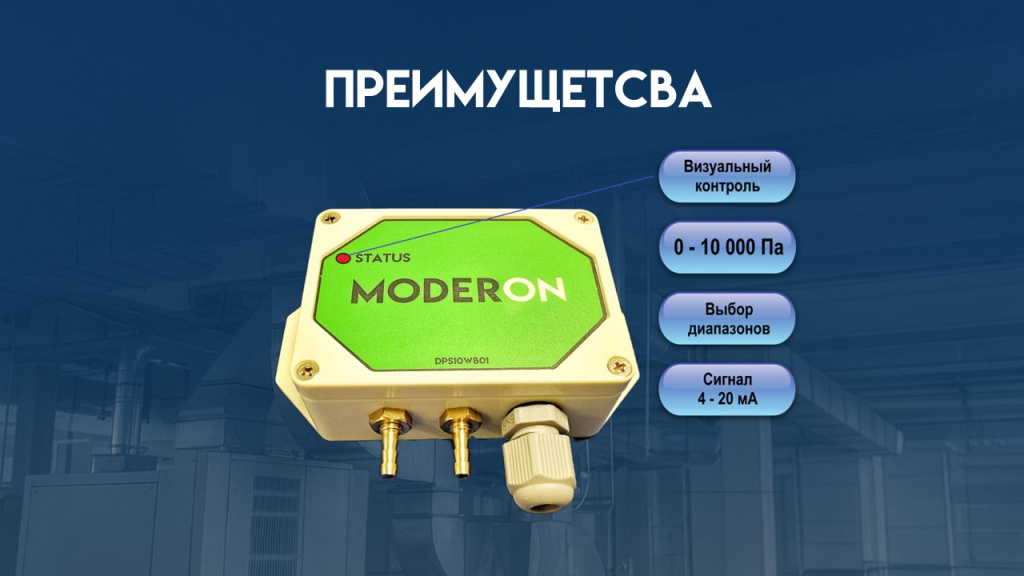

3. Конструкция и органы управления

Корпус устройства имеет компактные размеры и два монтажных отверстия под винты М4. На лицевой панели расположены следующие элементы:

• Светодиодный индикатор «STATUS»: Отображает состояние датчика (рабочий режим, успешная калибровка, превышение уставки, ошибка).
• Потенциометр «SET LEVEL»: Позволяет установить порог срабатывания индикации в диапазоне от 0 до 100% выбранного поддиапазона.
• Кнопка «ZERO»: Для ручной калибровки нулевой точки.
• Группа DIP-переключателей:
• SW1, SW2, SW3: Выбор одного из пяти фиксированных диапазонов измерения.
• MODE: Определяет, будет ли сохранена пользовательская калибровка «0» после отключения питания (ON – сохраняется, OFF – сброс к заводским настройкам).

Электрическое подключение осуществляется через клеммную колодку (питание +24V, GND и выход 4-20 mA) с использованием гермоввода PG7.

4. Особенности настройки и эксплуатации

4.1. Выбор диапазона измерения
Необходимый поддиапазон устанавливается комбинацией DIP-переключателей SW1-3 согласно таблице в руководстве. Это позволяет гибко адаптировать чувствительность датчика под конкретную задачу.

4.2. Установка порога индикации
С помощью потенциометра «SET LEVEL» можно задать уровень давления, при превышении которого индикатор «STATUS» загорается постоянно. Это удобно для визуального контроля аварийных или граничных состояний.

4.3. Калибровка нулевой точки
Обеспечить отсутствие перепада давления между вводами «+» и «-».
Нажать и удерживать кнопку «ZERO» до начала мигания индикатора «STATUS».
Отпустить кнопку. Текущее значение будет принято за «0».
Важно: Режим сохранения этой настройки после сбоя питания задается переключателем MODE.

4.4. Монтаж и безопасность
Датчик должен монтироваться подготовленным персоналом.
Запрещается установка в агрессивных, взрывоопасных средах, в местах с сильными вибрациями, прямыми солнечными лучами или воздействием влаги.
Питание должно быть от гальванически развязанного источника 24 В DC.
К штуцеру «+» всегда подключается линия избыточного давления.

5. Применение

Датчик дифференциального давления DPS10WB01, благодаря своей конструкции, стандартному выходному аналоговому сигналу и настраиваемым параметрам, находит применение в различных отраслях, где требуется контроль перепада давления неагрессивных газовых сред. Основные сферы использования:

5.1. Системы вентиляции и кондиционирования воздуха (HVAC)

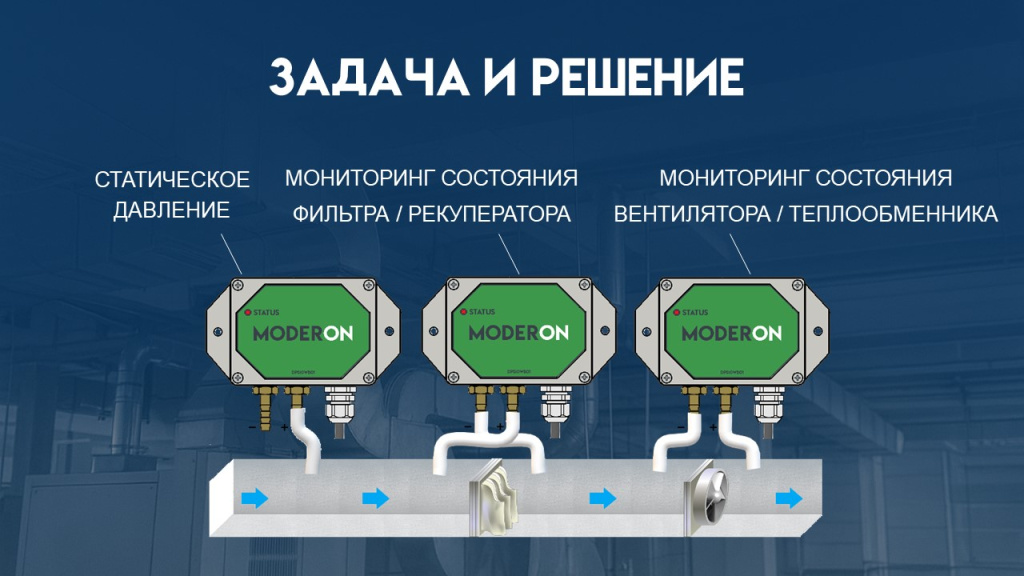

Контроль фильтров: Самый распространенный вариант использования. Датчик измеряет перепад давления до и после воздушного фильтра (кассетного, карманного, HEPA-фильтра). Растущее сопротивление загрязненного фильтра приводит к увеличению дифференциального давления. При превышении установленного порога (настраивается потенциометром «SET LEVEL») срабатывает световая индикация («STATUS»), сигнализируя о необходимости обслуживания или замены фильтра.
Балансировка воздуховодов: Контроль давления в различных зонах вентиляционной сети для обеспечения проектных расходов воздуха.
Контроль работы вентиляторов: Мониторинг создаваемого давления для подтверждения исправной работы приточных или вытяжных установок.



5.2. Промышленность и автоматизация технологических процессов
Контроль пневмосистем: Мониторинг давления в pneumatic линиях, проверка эффективности работы компрессоров, диагностика утечек.
Системы сжигания топлива (котлы, печи): Измерение перепада давления в топке или на горелочном устройстве, что является важным параметром для обеспечения безопасности и оптимального режима горения.
Чистые помещения: Поддержание заданного избыточного или разреженного давления относительно смежных зон для предотвращения перетекания загрязнений.
Аспирационные и пылеулавливающие установки: Контроль степени загрязнения фильтров в системах аспирации.

5.3. Энергетика
Вентиляция помещений с электрооборудованием: Контроль работы систем охлаждения шкафов управления, трансформаторов.
Мониторинг воздушных фильтров на газовых турбинах и двигателях.

5.4. Медицина и фармацевтика
Вентиляция лабораторий и производственных зон: Обеспечение и контроль перепадов давления между помещениями разного класса чистоты (например, между коридором и боксом) для защиты продукции от загрязнения.
Контроль фильтров в системах подачи медицинских газов.

5.5. Коммунальное хозяйство и строительство
Проверка тяги в дымоходах газовых котлов и водонагревателей (косвенный контроль).
Диагностика систем дымоудаления.

6. Ключевые ограничения и требования к применению:

• Среда: Датчик предназначен для неагрессивных и невзрывоопасных газов (воздух, инертные газы). Запрещено использование с агрессивными парами, жидкостями, взрывоопасными смесями.
• Назначение: прибор является средством индикации в технологическом процессе. Его показания могут использоваться для оперативного контроля, автоматизации и сигнализации, но не для официальных коммерческих или учетных операций.
• Условия эксплуатации: Температура среды от -10°C до +40°C, отсутствие конденсата, защита от прямых солнечных лучей, дождя и сильной вибрации. Степень защиты IP54 позволяет использовать его в условиях повышенной влажности и запыленности внутри помещений.

7. Заключение

Датчик дифференциального давления MODERON DPS10WB01 представляет собой современное, экономичное и простое в использовании решение для задач индикации перепада давлений в системах вентиляции, контроля фильтров, управления технологическими процессами. Возможность выбора из пяти диапазонов, настраиваемый порог сигнализации и два режима сохранения калибровки обеспечивают необходимую гибкость при интеграции в различные инженерные системы. Соответствие степени защиты IP54 и широкий температурный диапазон позволяют применять его в большинстве промышленных и хозяйственных помещениях.
