Подключение к логическому контроллеру

Как подключиться к контроллеру по сети, для загрузки ПО "MODERON HVAC"

1. Для подключения к контроллеру вам потребуется преобразователь USB <-> RS485 (рекомендуем использовать 3-х проводной для уравнивания потенциалов ПК и контроллера). Рекомендуем использовать преобразователь с гальванической развязкой: M72PKRS485ISO комплект для программирования контроллеров Moderon

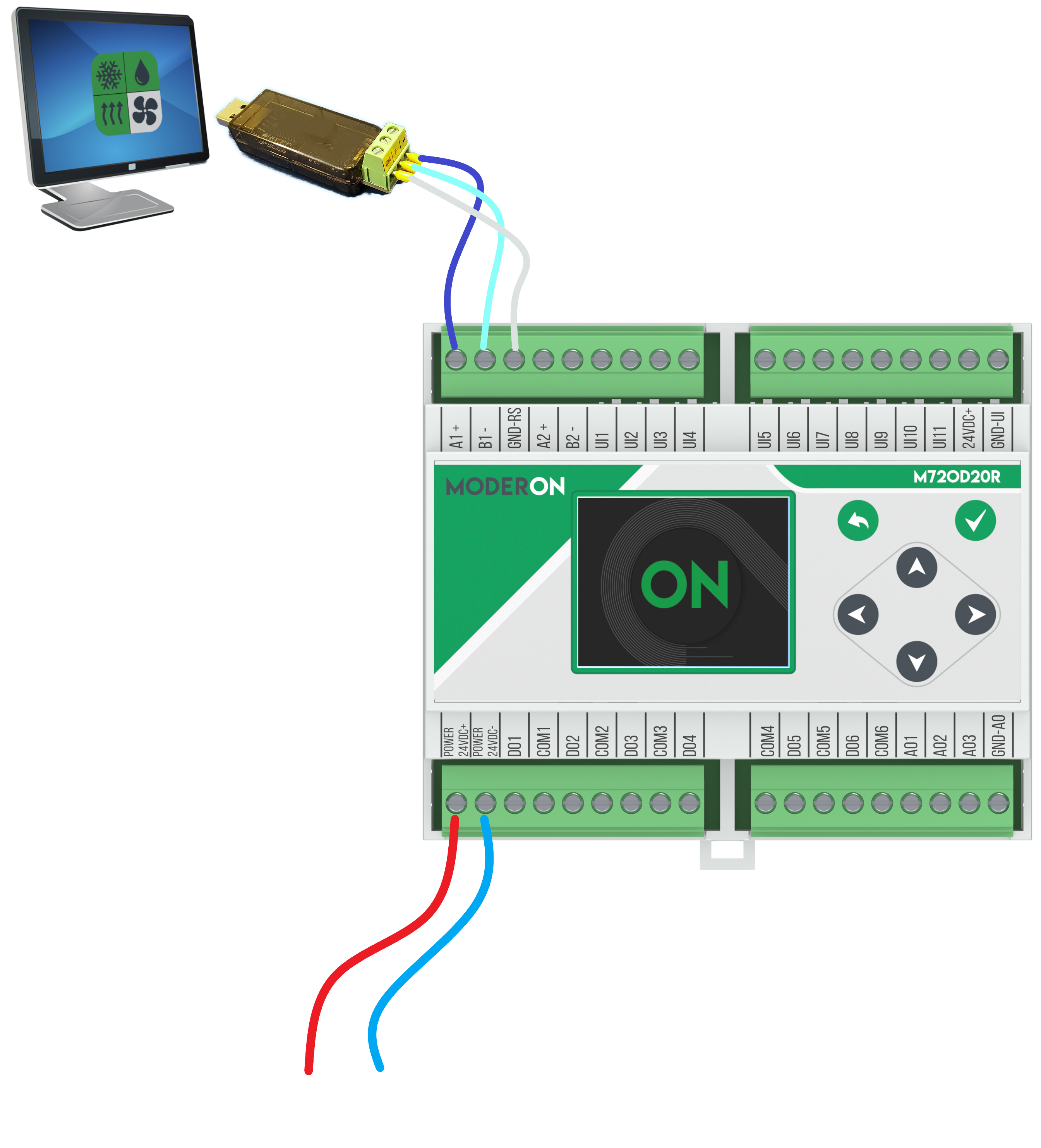

2. Подключите преобразователь USB <-> RS485 к порту RS485-1, как показано на рисунке ниже:

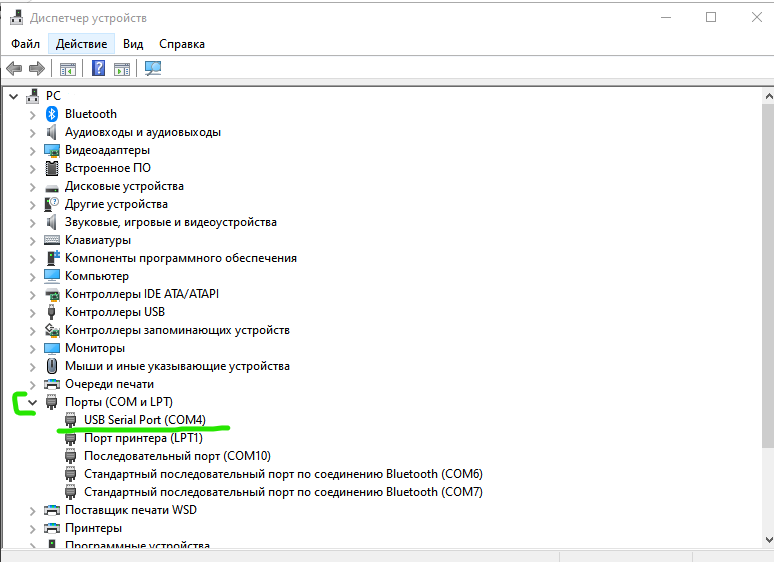

3. Проверьте в "Диспетчере устройств" на ПК, отобразился ли у вас COM-порт связанный с преобразователем USB <-> RS485. Запомните его номер.

4. Подключите питание 24VDC к контроллеру, как показано на рисунке ниже:

5. Запустите программу "MODERON HVAC" на ПК.

6. Сконфигурируйте оборудование под вашу вентиляционную установку или загрузите готовый файл конфигурации. Не забудьте сразу выбрать модель контроллера. По умолчанию программа автоматически подберет необходимые модули расширения, если кол-во входов/выходов контроллера будет недостаточно.
7. Перейдите в раздел "Таблица I/O" (таблица сигналов). В данном разделе вы можете в ручную распределить сигналы или переназначить их на другие входы/выходы. Кнопка "Сброс" сбросит распределение всех сигналов. Кнопка "Распределить сигналы" запускает автоматическое распределение.
8. Нажмите снизу кнопку "Загрузить в ПЛК".

9. Если программа "MODERON HVAC" загружается в логический контроллер впервые, Вам потребуется подключение ПК к сети Ethernet! (можете раздать сеть WIFI с телефона, если ПК оборудован модулем WIFI).
10. Для обновления БИОС и загрузки первичной прошивки переведите контроллер в режим загрузки "DFU MODE". Для этого: Выключите питание >> Зажмите и удерживайте кнопку "ОК" на контроллере >> Подайте питание >> Контроллер отобразит синий экран с надписью "DFU MODE" (см. видео инструкцию).
11. После перевода контроллера в режим загрузки, в программе "MODERON HVAC", нажмите кнопку "Загрузить базовую прошивку". Дождитесь завершения процедуры обновления и загрузки (если возникла ошибка: проверьте подключение по rs485; проверьте доступ ПК к сети ethernet; проверьте модель ПЛК в программе; переведите контроллер в режим "DFU MODE" повторно).
12. После загрузки базовой конфигурации установите соединение с контроллером повторно (переводить контроллер в режим "DFU MODE" уже НЕ требуется).
13. Нажмите кнопку "Загрузить конфигурацию". Дождитесь завершения загрузки.
14. Если все прошло успешно, снизу, где указан статус данных отобразится следующая информация:

15. Перезагрузите контроллер по питанию >> Контроллер готов к работе.
